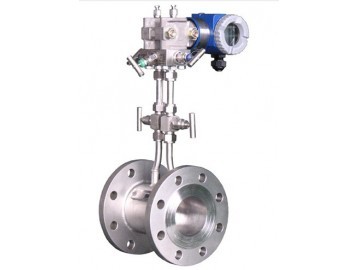

一體化孔板流量計
型號：WXLG
規格：萬迅LG一體化孔板流量計
產品簡介: WXLG一體化孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，一體化孔板流量計廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
產品介紹
|
概述
WXLG一體化孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，一體化孔板流量計廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
適用范圍
1.公稱直徑： 15 mm ≤DN≤1200mm
2.公稱壓力：PN≤10MPa
3.工作溫度：－50℃≤t≤550℃
4.量程比：1:10， 1:15
5.精度：0.5級，1級
產品選型
|
型號
|
說 明
|
|
WXLG
|
節流裝置（孔板流量計）
|
|
|
代號
|
按其結構特征的兩大基本分類
|
|
|
K
|
孔板
|
|
|
P
|
噴嘴等
|
|
|
代號
|
公稱壓力（105Pa）
|
|
|
2.5
|
2.5
|
|
|
10
|
10
|
|
|
16
|
16
|
|
|
25
|
25
|
|
|
64
|
64
|
|
|
100
|
100
|
|
|
200
|
200
|
|
|
代號
|
口徑(mm)
|
|
|
15～1200
|
15～1200mm
|
|
|
代號
|
按其結構形式細分
|
|
|
H
|
標準孔板(環室)
|
|
|
Y
|
標準孔板(法蘭)
|
|
|
K
|
標準孔板(鉆孔)
|
|
|
I
|
ISA 1932噴嘴
|
|
|
L
|
長徑噴嘴
|
|
|
W
|
文丘利噴嘴
|
|
|
G
|
經典文丘利管
|
|
|
S
|
雙重孔板
|
|
|
Q
|
圓缺孔板
|
|
|
Z
|
錐形入口孔板
|
|
|
R
|
1/4圓孔板
|
|
|
P
|
偏心孔板
|
|
|
N
|
整體(內藏)孔板
|
|
|
X
|
楔形孔板
|
|
|
T
|
不在上述之列的特殊節流裝置
|
|
|
代號
|
介質
|
|
|
1
|
液體
|
|
|
2
|
氣體
|
|
|
3
|
蒸汽
|
|
|
4
|
高溫液體
|
|
|
代號
|
補償形式
|
|
|
N
|
不帶壓力、溫度補償
|
|
|
P
|
帶壓力補償輸出
|
|
|
T
|
帶溫度補償輸出
|
|
|
Q
|
帶壓力、溫度補償輸出
|
|
|
代號
|
變送器差壓量程范圍
|
|
|
0
|
微差壓量程
|
|
|
1
|
低差壓量程
|
|
|
2
|
中差壓量程
|
|
|
3
|
高差壓量程
|
|
|
代號
|
是否帶現場顯示
|
|
|
W
|
節流裝置傳感器
|
|
|
X
|
智能節流裝置（流量計）
|
孔板流量計系列產品有：一體化孔板流量計；環形孔板流量計；平衡孔板流量計（平衡流量計）
|
1、我公司所售產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、我公司全天侯服務熱線:0517-86901876/86902876 傳真:0517-86903876
6、如用戶需我公司現場服務，對省內用戶我公司服務人員24小時內到達現場，省外用戶72小時內到達現場。(調度緊張,另外通知)
